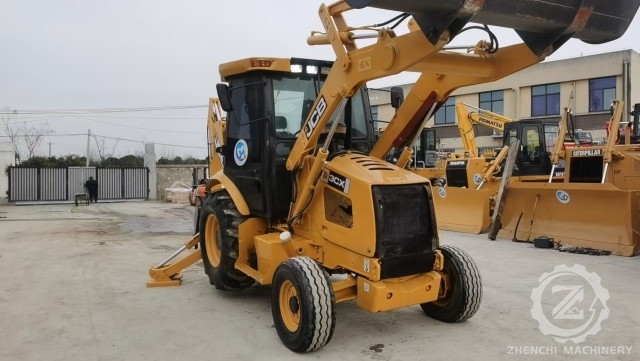

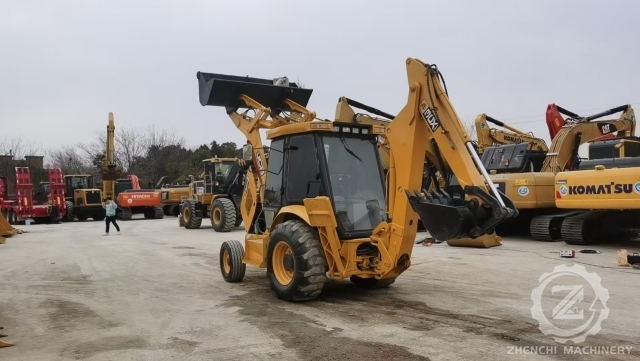

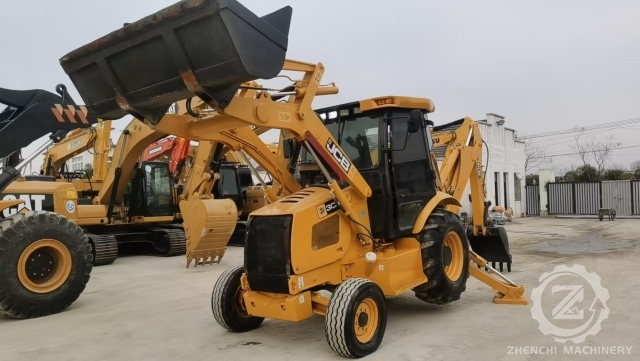

Excavadora diesel multifuncional de la retroexcavadora del cargador 3ton de la rueda de la parte delantera

CB 3CX es un clásico "ocupado de dos extremos" (cargador de excavadora) producido por JCB en el Reino Unido, famoso por su versatilidad, capacidad de operación eficiente y adaptabilidad de ingeniería. La siguiente es una descripción sistemática de tres aspectos: diseño del núcleo, parámetros de rendimiento y características de la aplicación:

⚙️ 1. diseño de núcleo: estructura de operación colaborativa de doble extremo

Estructura integrada de doble función

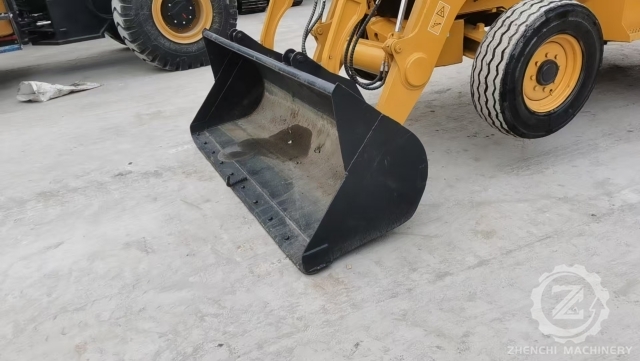

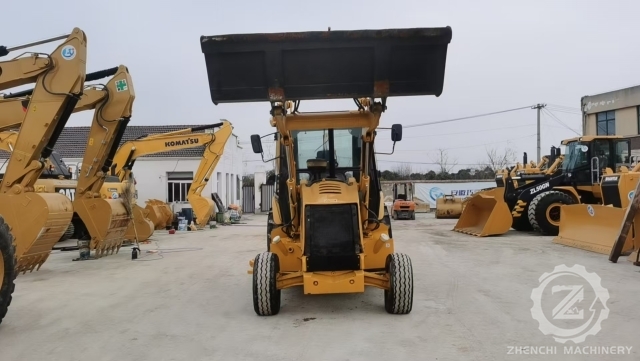

Fin de carga frontal: equipado con un cucharón general (1,0 ~ 1,1 m ³) o un cucharón multifunción seis en uno (1.0m ³), que soporta carga, excavación, sujeción y otras tareas, con una altura máxima de descarga de 2740mm, una distancia de descarga de 830mm, y un ángulo de cubo de 4 °.

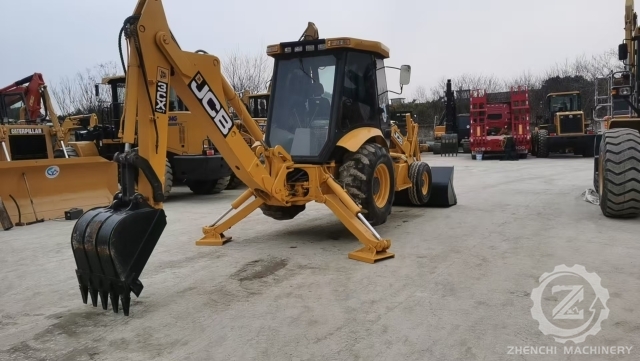

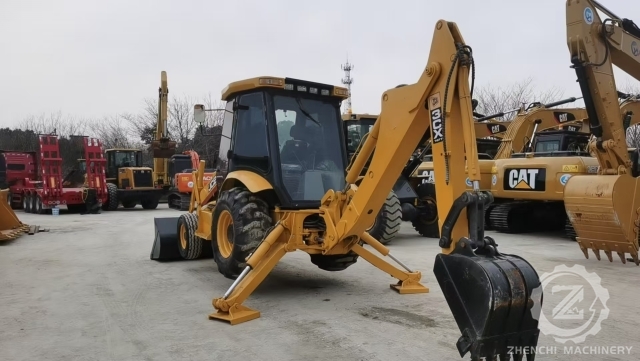

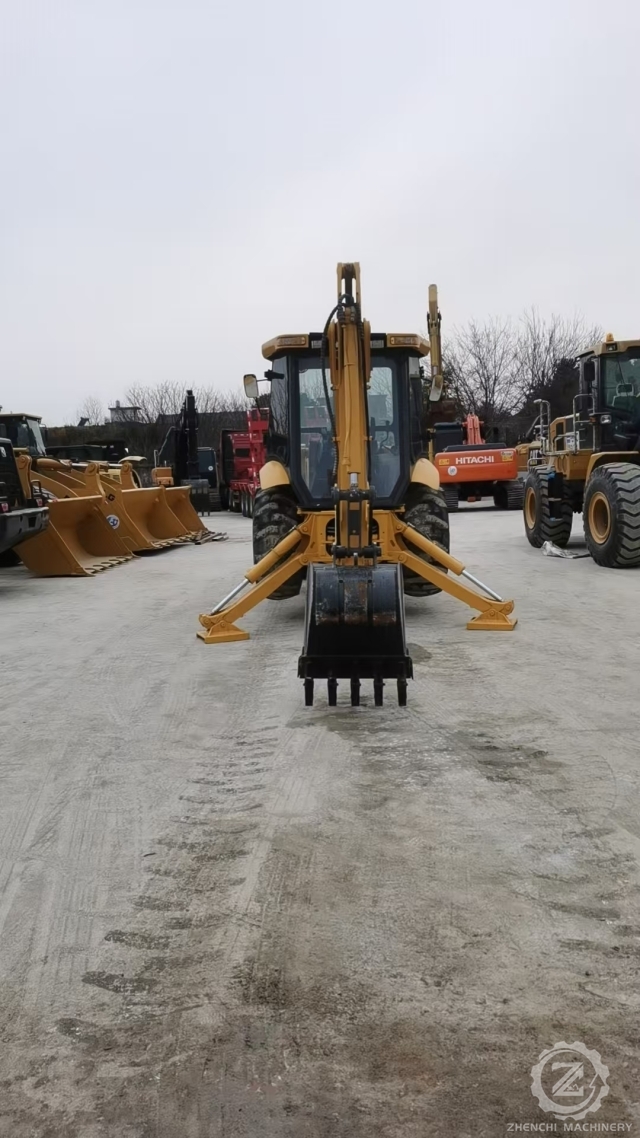

El extremo trasero de la retroexcavadora: el cubo estándar opcional (³ de los 0,06 ~ 0.3m) o el cubo profundo de la sección (³ de los 0,09 ~ 0.48m), la dirección de la excavación está hacia atrás, conveniente para las operaciones debajo de la superficie del estacionamiento tal como excavación de la zanja.

Chasis y sistema de accionamiento

Tracción en las cuatro ruedas, tamaño de la rueda delantera 12,5 × 18, rueda trasera 18,4 × 26, diámetro mínimo de dirección 6,9 m (sin frenos).

Caja de cambios italiana CARRARO, cambio síncrono de 4 velocidades, velocidad máxima 34,8 km/h, teniendo en cuenta tanto la movilidad todoterreno como la carretera.

2. Visión general de los parámetros de rendimiento básicos

Categoría Detalles del parámetro Observaciones

Parámetros básicos Peso de trabajo 7370kg

Puntos finales 5620 × 2360 × 3610fm

Distancia entre ejes 2170mm Tamaño compacto adecuado para sitios de construcción estrechos

Sistema de potencia JCB 4.4L motor de producción propia

Potencia nominal 63kW/2200rpm

Par máximo 320Nm/1200rpm Aspirado naturalmente, baja velocidad y alto par

Sistema hidráulico Sistema principal de bomba de engranajes

Flujo 73 51L/min

Presión de trabajo 251bar Capacidad de acción compuesta de alta eficiencia

Depósito de combustible 160L Capacidad de aceite

El tanque de aceite hidráulico 132L

El sistema de enfriamiento 18.5L apoya la operación continua a largo plazo

3. escenarios de aplicación y características del modelo derivado

Ventajas de la ingeniería civil

Adaptación de escenarios múltiples: adecuado para la colocación de tuberías municipales, excavación de pozos de cimientos de construcción, conservación de agua de tierras de cultivo y manejo de materiales, una máquina reemplaza la excavadora del cargador.

Capacidad de expansión de fijación: los martillos hidráulicos, horquillas, barredoras y otros accesorios se pueden reemplazar rápidamente para mejorar la diversidad funcional.

Versión militar mejorada

Adaptarse a-40 ℃ frío extremo o 1,5 m vadeo ambiente, a prueba de balas estándar/cabina a prueba de explosiones, soporte de almacenamiento de municiones e instalación de cabrestante.

Puede ser izado por helicóptero CH-47 o lanzado desde el aire por aviones de transporte C-130 para satisfacer las necesidades de ingeniería del campo de batalla 34.

Posicionamiento de mercado y fiabilidad

JCB representa el 33% de la cuota de mercado global de dos extremos. La serie 3CX se posiciona como de gama alta, y la comodidad de la cabina es comparable a los automóviles Mercedes-Benz. El precio es aproximadamente un 10% más alto que el de los productos de la competencia.
